使用 Swarm 軟體監視台灣 BATS 部分地震測站的波形

2021-08-03・Kuuchi

Swarm 是由 USGS 開發並開源釋出於公有領域的波形檢視軟體，可以連接到各種伺服器或者測站，目前也廣泛用於各國地震單位。

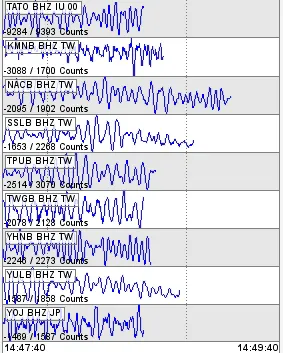

這篇文章會教你如何得到下圖的效果，並不涉及其它功能。

實際上 Swarm 的功能不止這些！

Swarm 是使用 Java 運行的，必須先安裝 Java 才能使用。

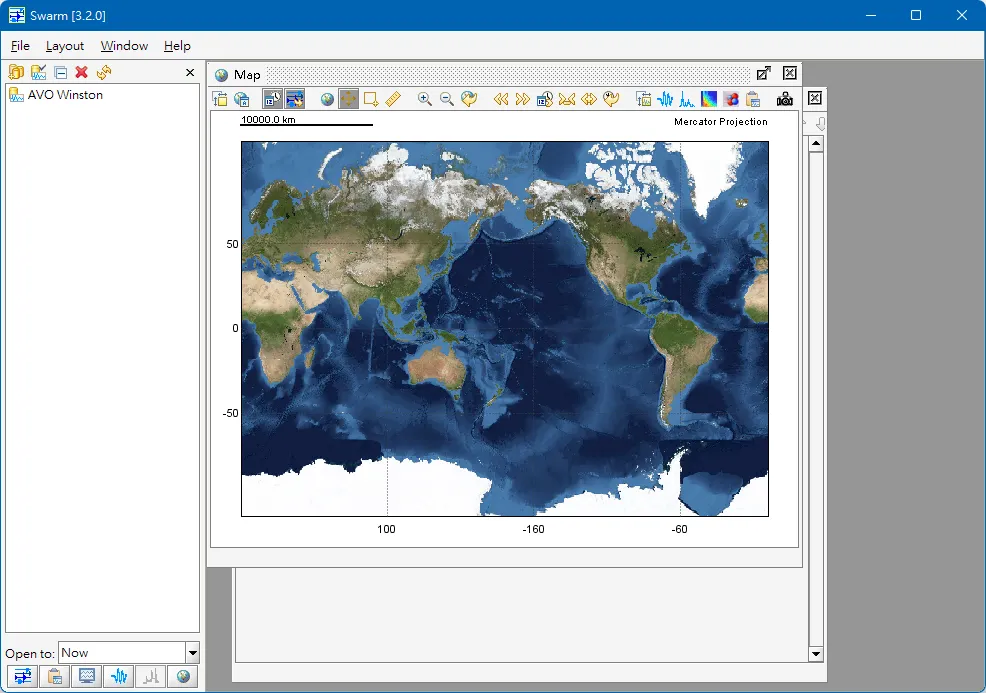

解壓縮後，Windows 開啟 swarm_console.bat 即可啟動 Swarm；Linux 則是 swarm.sh。

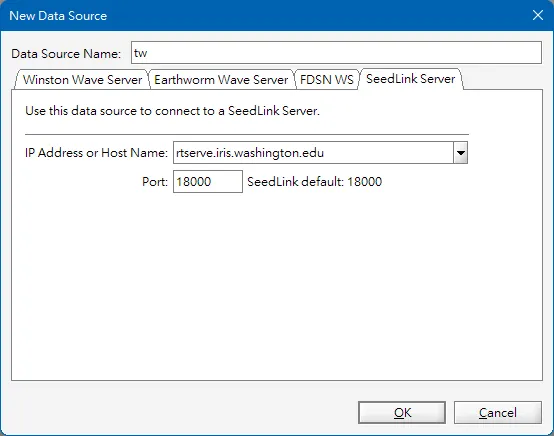

我們先選擇 New data source → SeedLink Server 並如圖更改。

Data Source Name 可以隨意命名。
雙點擊 tw 就會加載資料。

加載完畢後，點擊 Network，找到這些測站：

• IU → TATO 新北中和
• TW → YHNB 桃園復興
• TW → SSLB 南投信義
• TW → TPUB 嘉義大埔
• TW → TWGB 臺東卑南
• TW → YULB 花蓮卓溪
• TW → NACB 花蓮秀林
• TW → KMNB 金門金湖

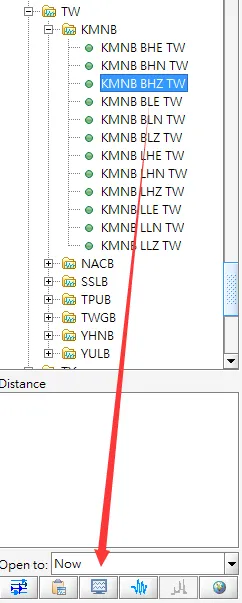

選中帶有 BHZ 的選項，並選擇下方的 Monitor，每個測站依序操作。

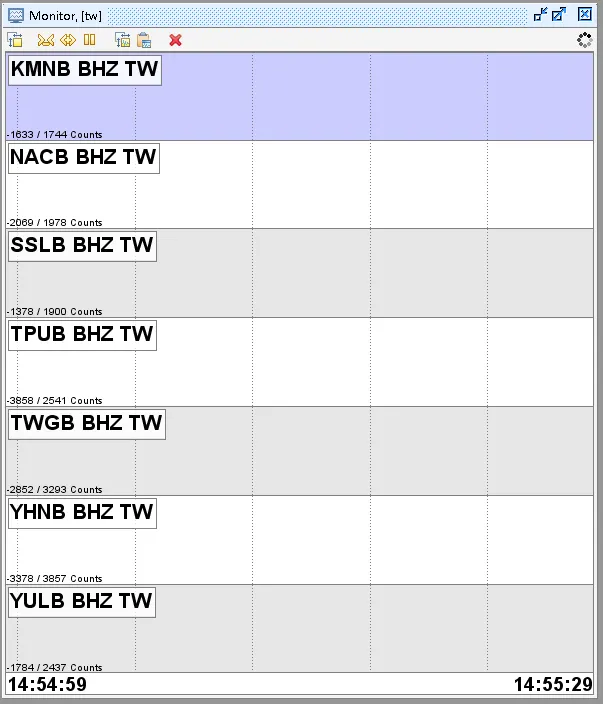

到這裡顯示的是 15 秒前的波形，但台灣的測站更新沒有這麼快，所以我們必須調整。

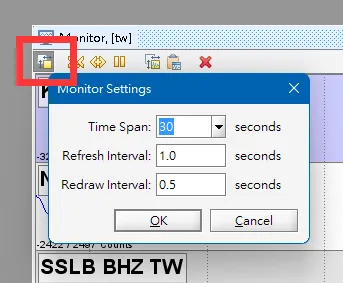

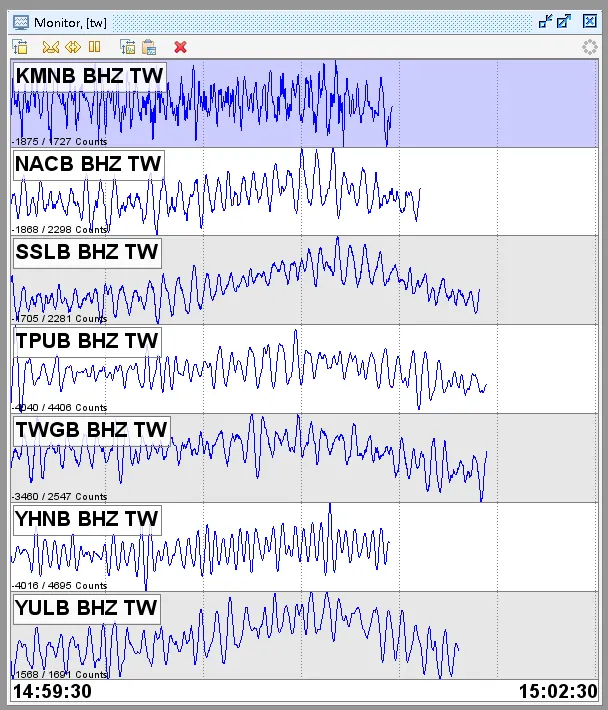

選擇紅框處的按鈕，並調整 Time Span 為 180 秒即可。

額外補充

這些測站資料是連線到 IRIS 上的伺服器，屬於公有領域，可以用來錄影並不會有問題的。而且 IRIS 上除了上文介紹的寬頻地震儀外，同一測站其實還有很多類型。

以金門為例，這些資料分別代表：

• BHX 寬頻高增益
• BLX 寬頻低增益
• LHX 長週期高增益
• LLX 長週期低增益

而第三個字母則代表方向：E 東西向、N 南北向、Z 垂直向。
